RIS2000 Le Programme SETUP

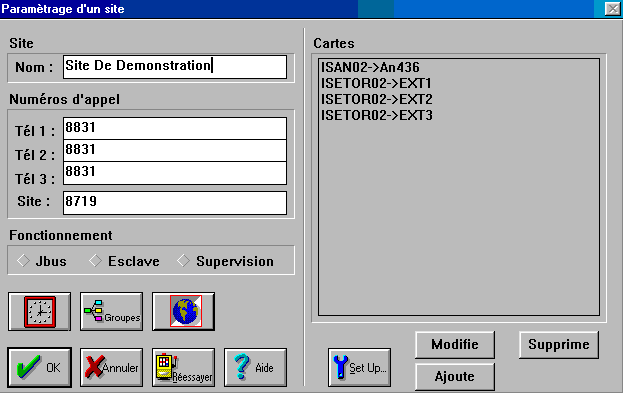

Il permet la création de la plus petite entité appelé « SITE » :
Il permet
De choisir le nom de l’application De Donner les n° de téléphones De Changer La langue De définir les cartes employés

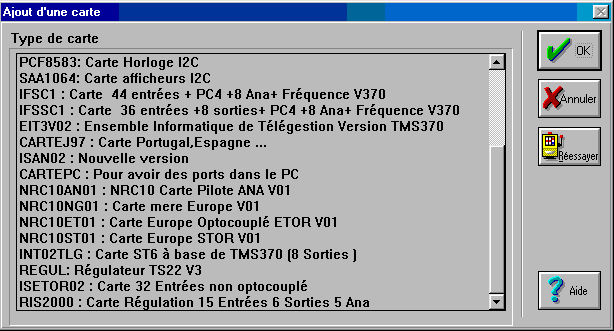

En cliquant sur Ajout
On choisi la carte a ajouter Pour chacune des cartes le tableau est a remplir

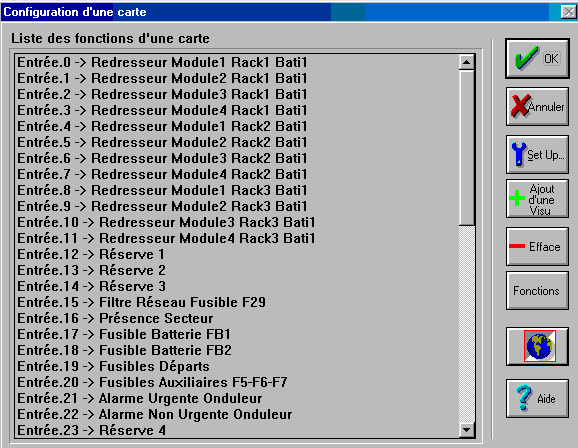

Puis les ports de cette carte en la sélectionnant puis set up

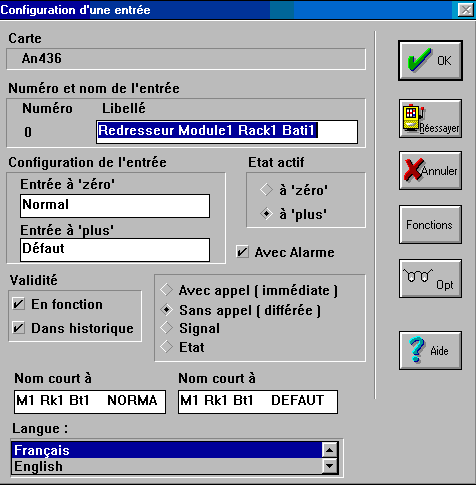

On sélectionne chaque port puis set up
· Son nom ainsi que son nom raccourci (c’est le nom qui apparaîtra sur le LCD) Ceci pour plusieurs langues Une même configuration peut donc être utilisée en plusieurs langues) · L’ intitulé quand l’état est a un ou a zéro (l’unité pour les analogiques) · Le niveau d’alarme affecté a ce port · L’affectation de ce port à un l’historique · La validité de ce port
En cliquant sur le bouton options
On indique · Si le port est visible sur le LCD de RIS2000 (Pour une lecture plus facile certains fonctions peuvent ne pas être accessible du LCD) · Si le port est pris en compte dans les synthèses d’alarme · Si le clients peut modifier ses intitulés par le programme standard · Si le client peut voir les caractéristiques de ce port par le programme standard · Dans quel historique il doit être visible · Dans quel liste de consultation il doit être accessible · Pour les alarmes un temps de déclenchement et un temps d’acquittement peuvent être donner pour éviter les fausses alarmes (par exemple un défaut secteur de 20 s n’est peut être pas grave) Dans le cas des ports analogiques
Les alarmes seront ici des valeurs (une alarme peut être entre les seuils ou a l’exterieur)
Dans le cas des analogiques le boutons fonctions permettra de gérer les linérisations (En effet la carte rentre du 0-5V et ceci peut correspondre a du 0 380 V alternatif ) Pour ce faire on accédera au menu fonction
En choisissant 0/5V si c ‘est le cas il suffira de donner les bornes et tout le reste est automatique
Une fois ceci fait pour tout les ports la programmation est terminé
|
